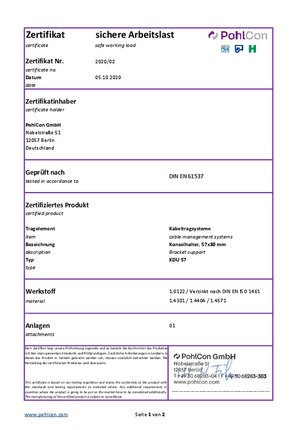

Soporte a techo, perfil en U 57x30x2,5 mm, perforado a tres caras, con cabezal soldado, certificado según norma DIN EN 61537.
FD/P: Factor para el cálculo de la carga del taco FD con carga de soporte efectiva P. Las cargas permitidas se alcanzan mediante una pieza de soporte. Se debe utilizar una pieza de soporte siempre que la longitud del soporte sea igual o superior a 400 mm, o si la pieza se va a colocar al final de la barra de techo. Si la longitud del soporte es igual o superior a 400 mm, pero no se utilizan refuerzos, las cargas permitidas deben reducirse en un 30 %.
data sheet
Zincado plateado ISO 4042
| Longitud | t Espesor de material | Peso | ||
|---|---|---|---|---|
| KDU 57-02GV | 200 mm | 5,00 mm | 0,55 kg | |
| KDU 57-03GV | 300 mm | 5,00 mm | 0,72 kg | |
| KDU 57-04GV | 400 mm | 5,00 mm | 0,89 kg | |
| KDU 57-05GV | 500 mm | 5,00 mm | 1,06 kg | |
| KDU 57-06GV | 600 mm | 5,00 mm | 1,22 kg | |
| KDU 57-07GV | 700 mm | 5,00 mm | 1,39 kg | |
| KDU 57-08GV | 800 mm | 5,00 mm | 1,57 kg | |
| KDU 57-09GV | 900 mm | 5,00 mm | 1,74 kg | |
| KDU 57-10GV | 1000 mm | 5,00 mm | 1,91 kg | |
| KDU 57-11GV | 1100 mm | 5,00 mm | 2,07 kg | |
| KDU 57-12GV | 1200 mm | 5,00 mm | 2,25 kg | |
| KDU 57-13GV | 1300 mm | 5,00 mm | 2,41 kg | |
| KDU 57-14GV | 1400 mm | 5,00 mm | 2,59 kg | |
| KDU 57-15GV | 1500 mm | 5,00 mm | 2,76 kg |
Galvanizado por inmersión en caliente según DIN EN ISO 1461
| Longitud | t Espesor de material | Peso | ||
|---|---|---|---|---|
| KDU 57-02F | 200 mm | 5,00 mm | 0,59 kg | |
| KDU 57-03F | 300 mm | 5,00 mm | 0,77 kg | |
| KDU 57-04F | 400 mm | 5,00 mm | 0,95 kg | |
| KDU 57-05F | 500 mm | 5,00 mm | 1,13 kg | |
| KDU 57-06F | 600 mm | 5,00 mm | 1,31 kg | |
| KDU 57-07F | 700 mm | 5,00 mm | 1,49 kg | |
| KDU 57-08F | 800 mm | 5,00 mm | 1,68 kg | |
| KDU 57-09F | 900 mm | 5,00 mm | 1,86 kg | |
| KDU 57-10F | 1000 mm | 5,00 mm | 2,04 kg | |
| KDU 57-11F | 1100 mm | 5,00 mm | 2,22 kg | |
| KDU 57-12F | 1200 mm | 5,00 mm | 2,40 kg | |
| KDU 57-13F | 1300 mm | 5,00 mm | 2,58 kg | |
| KDU 57-14F | 1400 mm | 5,00 mm | 2,77 kg | |
| KDU 57-15F | 1500 mm | 5,00 mm | 2,95 kg |
Acero inoxidable, n.° de material 1.4301 (V2A)
| Longitud | t Espesor de material | Peso | ||
|---|---|---|---|---|
| KDU 57-02E | 200 mm | 5,00 mm | 0,57 kg | |
| KDU 57-03E | 300 mm | 5,00 mm | 0,74 kg | |
| KDU 57-04E | 400 mm | 5,00 mm | 0,91 kg | |
| KDU 57-05E | 500 mm | 5,00 mm | 1,08 kg | |
| KDU 57-06E | 600 mm | 5,00 mm | 1,25 kg | |
| KDU 57-07E | 700 mm | 5,00 mm | 1,42 kg | |
| KDU 57-08E | 800 mm | 5,00 mm | 1,59 kg | |
| KDU 57-09E | 900 mm | 5,00 mm | 1,76 kg | |
| KDU 57-10E | 1000 mm | 5,00 mm | 1,93 kg | |
| KDU 57-11E | 1100 mm | 5,00 mm | 2,10 kg | |
| KDU 57-12E | 1200 mm | 5,00 mm | 2,27 kg | |
| KDU 57-13E | 1300 mm | 5,00 mm | 2,44 kg | |
| KDU 57-14E | 1400 mm | 5,00 mm | 2,61 kg | |
| KDU 57-15E | 1500 mm | 5,00 mm | 2,78 kg |
Acero inoxidable, n.° de material 1.4571/1.4404 (V4A)
| Longitud | t Espesor de material | Peso | ||
|---|---|---|---|---|
| KDU 57-02E4 | 200 mm | 5,00 mm | 0,57 kg | |
| KDU 57-03E4 | 300 mm | 5,00 mm | 0,74 kg | |
| KDU 57-04E4 | 400 mm | 5,00 mm | 0,91 kg | |
| KDU 57-05E4 | 500 mm | 5,00 mm | 1,08 kg | |
| KDU 57-06E4 | 600 mm | 5,00 mm | 1,25 kg | |
| KDU 57-07E4 | 700 mm | 5,00 mm | 1,42 kg | |
| KDU 57-08E4 | 800 mm | 5,00 mm | 1,59 kg | |
| KDU 57-09E4 | 900 mm | 5,00 mm | 1,76 kg | |
| KDU 57-10E4 | 1000 mm | 5,00 mm | 1,93 kg | |
| KDU 57-11E4 | 1100 mm | 5,00 mm | 2,10 kg | |
| KDU 57-12E4 | 1200 mm | 5,00 mm | 2,27 kg | |
| KDU 57-13E4 | 1300 mm | 5,00 mm | 2,44 kg | |
| KDU 57-14E4 | 1400 mm | 5,00 mm | 2,61 kg | |
| KDU 57-15E4 | 1500 mm | 5,00 mm | 2,78 kg |
