¿Qué es una bandeja portacables metálica y para qué sirve?
Si estás en el mundo de las instalaciones eléctricas industriales, sabrás que el caos de cables es uno de los mayores enemigos del orden, la seguridad y la eficiencia. Aquí es donde entra en juego la bandeja portacables metálica: un sistema estructural diseñado para organizar, soportar y proteger el cableado eléctrico en cualquier tipo de entorno profesional.
Estas bandejas, normalmente fabricadas en acero galvanizado, acero inoxidable o pregalvanizado, ofrecen una estructura resistente, ventilada y duradera para canalizar cables en recorridos horizontales o verticales. Son comunes en plantas industriales, centros logísticos, hospitales, estaciones de energía, aeropuertos y cualquier lugar donde la seguridad y la eficiencia importan.
Una de las grandes ventajas de las bandejas metálicas es su resistencia frente a la humedad, agentes químicos, altas temperaturas o ambientes exteriores, lo que las convierte en una opción duradera incluso en los entornos más exigentes.
Desde nuestra experiencia en PUK Portacables, con más de 50 años fabricando soluciones de conducción eléctrica, sabemos que elegir la bandeja correcta no es solo cuestión de precio o apariencia. Es una decisión técnica que puede condicionar la seguridad, normativa, instalación y mantenimiento de todo un proyecto.
Ventajas clave frente a otros sistemas de canalización
La primera pregunta que nos hacen muchos clientes es: “¿Por qué una bandeja metálica y no una de PVC o tubo rígido?” Y la respuesta es clara: versatilidad, seguridad y rendimiento técnico.
Resistencia mecánica superior
Las bandejas metálicas soportan más carga, lo que las hace ideales para tendidos de grandes volúmenes de cable, especialmente en instalaciones de media y alta tensión.
Mayor vida útil
Con tratamientos como galvanizado en caliente o acero inoxidable AISI 304/316, estas bandejas resisten la corrosión y condiciones climáticas extremas durante décadas.
Ventilación eficiente
A diferencia de conductos cerrados, muchas bandejas metálicas (especialmente las perforadas o de rejilla) permiten que el calor generado por los cables se disipe de forma natural.
Instalación sencilla
En las bandejas de rejilla, sistemas como EasyConnect Basket Tray®, permiten conexiones sin tornillos, reduciendo tiempos de montaje en obra.
Para los demás modelos, puedes consultar nuestra guía de montaje de bandejas portacables
Cumplimiento normativo
Cumplen con estándares como DIN EN 61537, que garantizan la seguridad eléctrica y mecánica en instalaciones profesionales.
Desde grandes instalaciones en plantas petroquímicas hasta hospitales públicos, hemos comprobado que una elección adecuada de bandeja no solo mejora la estética, sino que previene incidentes, reduce costes de mantenimiento y evita sanciones normativas.
Tipos de bandejas metálicas: cuál elegir según tu proyecto
No todas las bandejas portacables metálicas son iguales. El tipo adecuado depende del entorno, volumen de cables y requisitos técnicos. Aquí te explico los principales modelos:

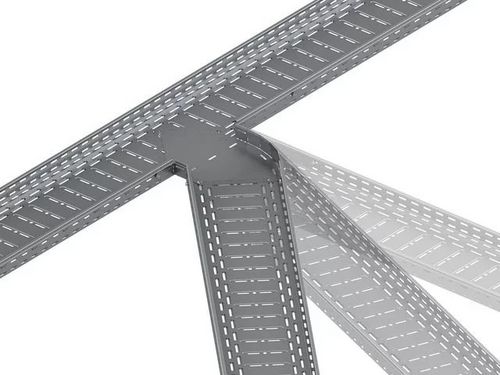

Bandeja perforada
- Ideal para interiores.
- Permite buena ventilación y disipación del calor.
- Facilita inspecciones visuales.
Bandeja ciega
- Totalmente cerrada.
- Perfecta para entornos con polvo o contaminación (alimentarias, cementeras, etc.).
- Protege el cableado de salpicaduras o agentes externos.
Bandeja de rejilla
- Muy ligera y fácil de montar.
- Gran ventilación y flexibilidad.
- Especialmente útil en centros de datos o recorridos complicados.
Bandeja tipo escalera
- Diseñada para cargas pesadas y grandes distancias.
- Alta resistencia mecánica.
- Ideal para industrias pesadas y petroquímicas.
Sistemas autoportantes
- No requieren soportes adicionales.
- Útiles en techos técnicos o falsos suelos sin estructuras auxiliares.
Factores técnicos para elegir la bandeja portacables ideal
Carga de cables
¿Cuántos cables? ¿Qué peso total? ¿Cuál es el factor de llenado? Esto determinará el ancho y tipo de soporte requerido.
Entorno de instalación
- ¿Interior o exterior?
- ¿Ambiente marino, corrosivo o con presencia de agentes químicos?
- ¿Temperaturas extremas?
Normativa aplicable
No basta con que funcione, debe cumplir con:
- DIN EN 61537: seguridad mecánica y eléctrica
- DIN 4102-12: resistencia al fuego
Facilidad de montaje
Usar bandejas con sistemas de unión rápida como EasyConnect Basket Tray® reduce hasta un 40% el tiempo de instalación.
Mantenimiento
Hospitales o plantas alimentarias requieren limpieza frecuente o inspecciones visuales regulares.
Casos reales por sector: cómo elegir según el tipo de instalación
Industria pesada
En muchas plantas industriales, se emplean bandejas tipo escalera fabricadas en acero inoxidable o galvanizado por inmersión en caliente. Este tipo de solución asegura estabilidad térmica y soporte mecánico para cables de alta tensión, incluso en entornos agresivos o con grandes distancias entre apoyos.
Energía renovable (fotovoltaica)
En uno de nuestros proyectos de referencia, desarrollamos la sub estructura completa para una planta fotovoltaica, incluyendo las bandejas portacables metálicas y su integración con cimentaciones y módulos solares.
Ver caso en PUK Portacables
Infraestructura pública
En hospitales, universidades o aeropuertos, se requieren productos con resistencia al fuego, bajo mantenimiento y cumplimiento normativo estricto. Se emplean bandejas perforadas o ciegas con recubrimiento ignífugo para garantizar la seguridad y la protección contra incendios.
Sector petróleo y gas
En entornos clasificados como ATEX o con normativas estrictas, se suelen implementar bandejas portacables con recubrimientos especiales y documentación técnica completa. La asesoría previa y los informes de conformidad son esenciales para garantizar el cumplimiento normativo y evitar sanciones.
Cómo evitar errores comunes al seleccionar una bandeja metálica
Errores frecuentes:
- Elegir por precio en lugar de condiciones reales.
- No calcular la carga de cables acumulada.
- Ignorar normativas del sector.
- Usar accesorios genéricos no compatibles.
La solución: asesoramiento técnico desde la fase de proyecto.
Sostenibilidad y materiales responsables en la fabricación
En proyectos tipo para data centers o edificios de administración pública, cada vez se valoran más las bandejas metálicas fabricadas bajo procesos responsables. Diseñar con trazabilidad de materiales y ofrecer certificaciones medioambientales puede marcar la diferencia en licitaciones sostenibles.
Conclusión: cómo una buena elección impacta en el éxito del proyecto
Una buena elección de bandeja portacables metálica asegura eficiencia, seguridad y cumplimiento legal.
En PUK Portacables ofrecemos soporte técnico especializado, documentación completa y soluciones adaptadas desde el diseño hasta la ejecución.
FAQ – Preguntas frecuentes sobre bandejas portacables metálicas
¿Qué ventajas ofrece una bandeja metálica frente a una de PVC?
Mayor resistencia, durabilidad y cumplimiento normativo.
¿Cuál es la mejor bandeja para instalaciones exteriores?
Bandeja galvanizada en caliente o acero inoxidable.
¿Qué normativa regula estos sistemas?
DIN EN 61537 y DIN 4102-12 según el entorno.
¿Son compatibles con instalaciones fotovoltaicas?
Sí. Existen versiones tratadas para resistir rayos UV, agua y climas extremos.
